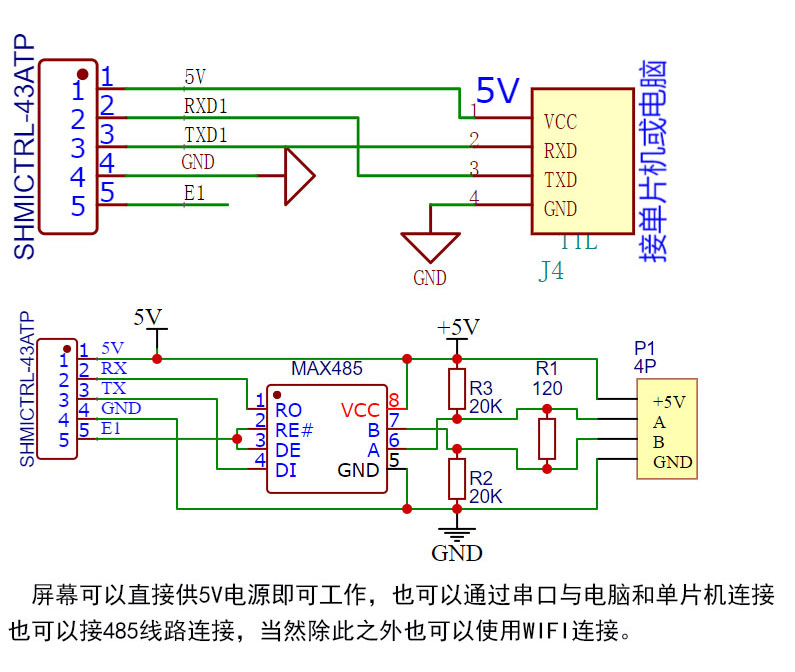

### 硬件接口 SHMICTRL 神秘魔控串口屏目前有三种模式,分别是: - FPC 软排线模式 - PCB 模式 - ESP32 模式 管脚|FPC|PCB|ESP32|说明 ---|---|---|---|---| VCC|+3.3V|+5V|+5V|电源正 RX1|√|√|√|串口1RX TX1|√|√|√|串口1TX GND|√|√|√|电源地 RX2|√|√|×|串口2RX TX2|√|√|×|串口2TX E1|√|√|√|GPIO0 0号扩展IO口 E2|√|√|×|GPIO1 1号扩展IO口 E3|√|√|×|GPIO2 2号扩展IO口 E4|√|√|×|GPIO3 3号扩展IO口 E5|√|√|×|GPIO4 4号扩展IO口 E6|√|√|×|GPIO5 5号扩展IO口  ### 软件部分:   ### 详见网站“文档”栏目
